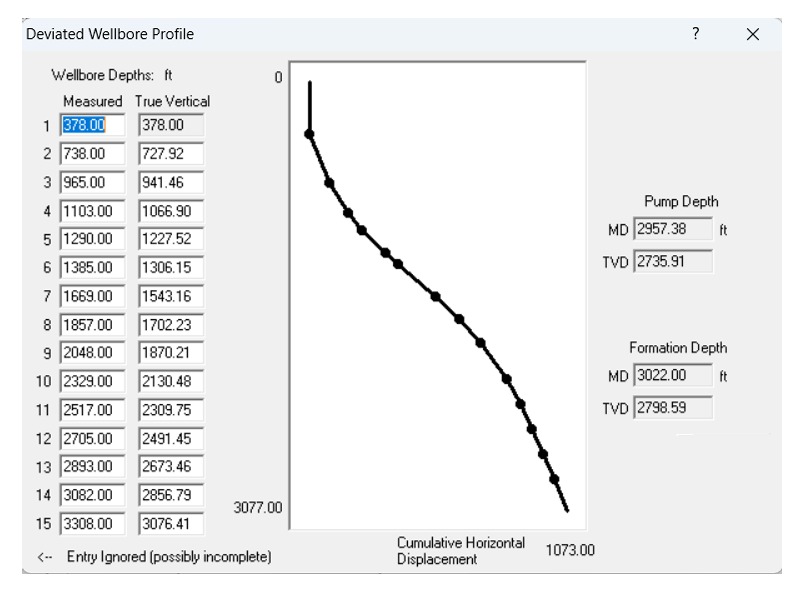

El software con la información entregada del estado mecánico del pozo establece la profundidad vertical verdadera (TVD) y la profundidad medida, para la profundidad de la bomba y formación.

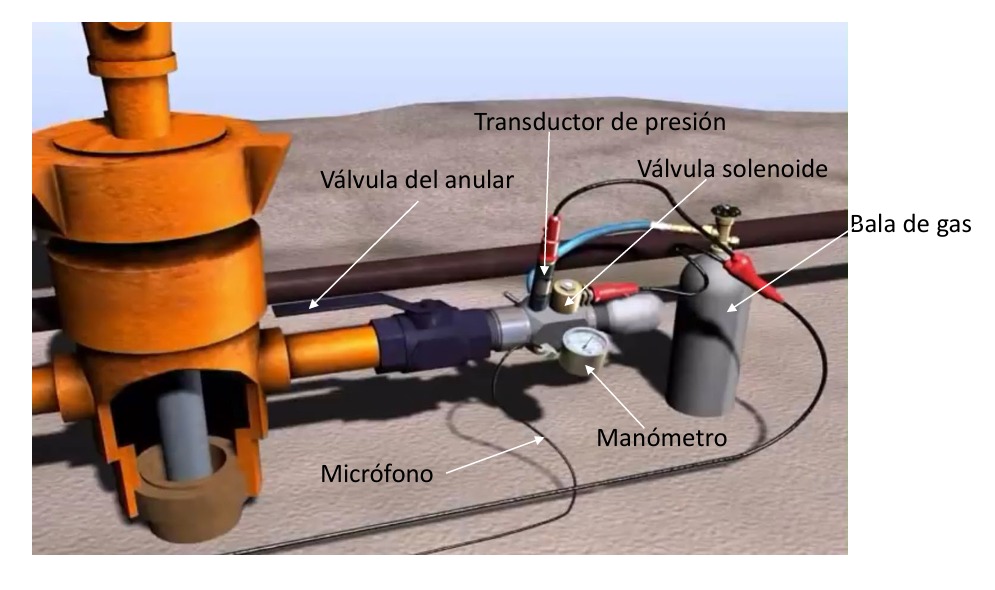

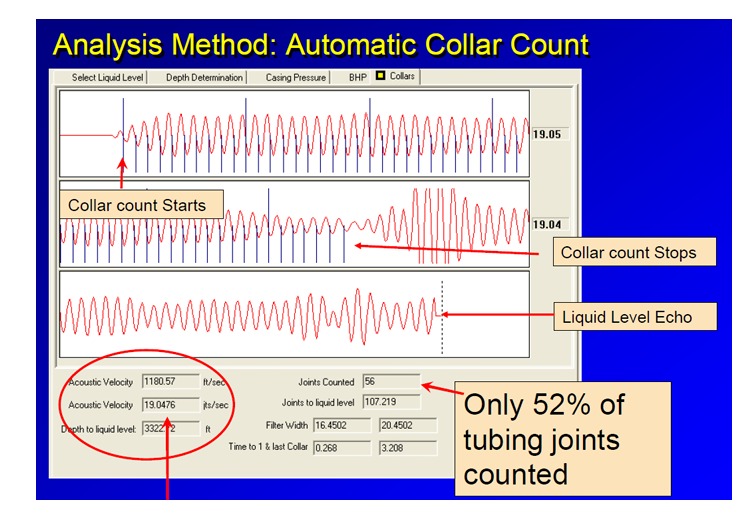

Consiste en generar un impulso sonoro en el anular casing– tubing y en registrar los cambios del área transversal generados por el tubing.

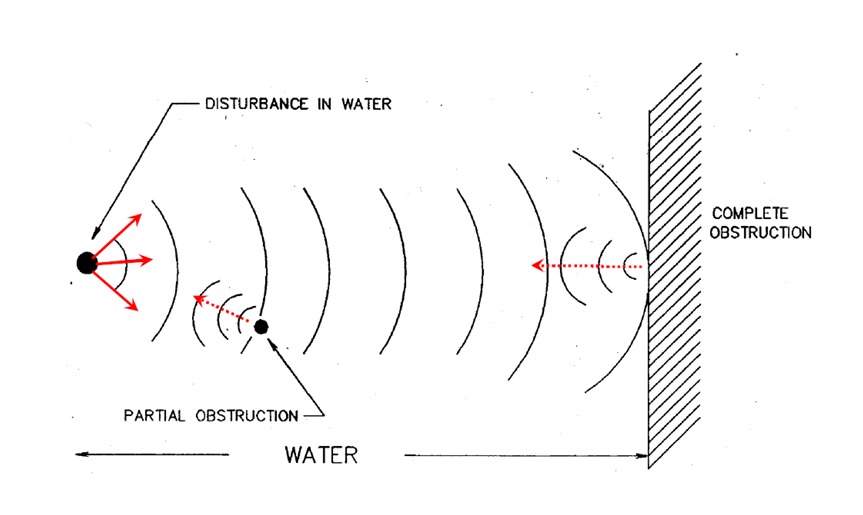

Conceptos básicos de las ondas sonoras
1. Las ondas sonoras son causadas por una presión. Cambio en un gas o líquido.
2. Las ondas sonoras se propagan a través del fluido a una velocidad llamada “Velocidad Acústica”.
3. El sonido que se propaga en el gas se refleja en sólidos o líquidos en el camino de la onda.
4. El sonido que se propaga dentro de un tubo se refleja, por cambios en el diámetro del tubo.
5. Cuanto mayor sea el cambio de diámetro, mayor es la amplitud de la onda reflejada.

---

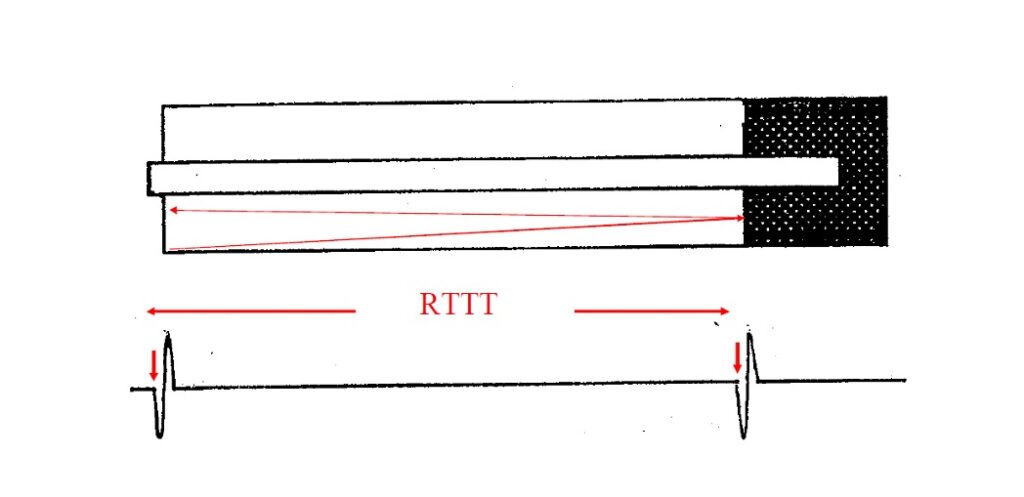

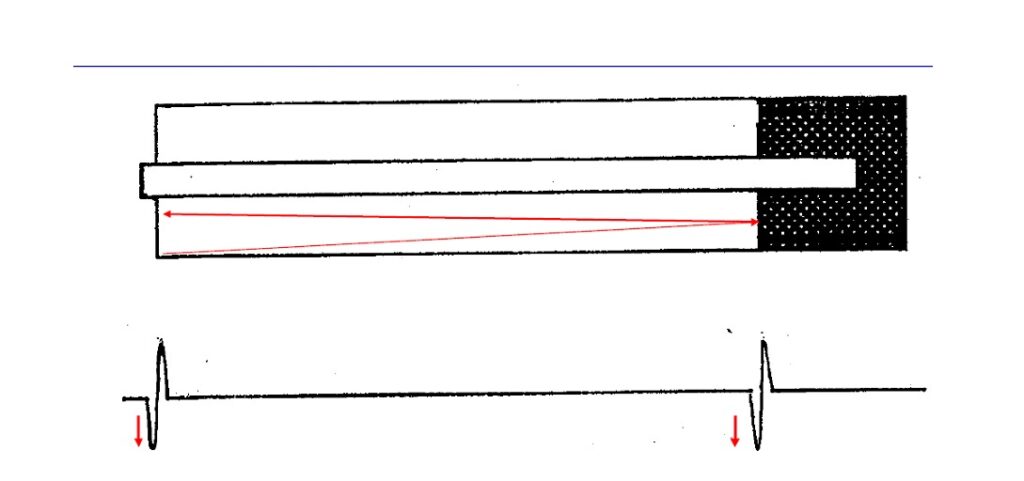

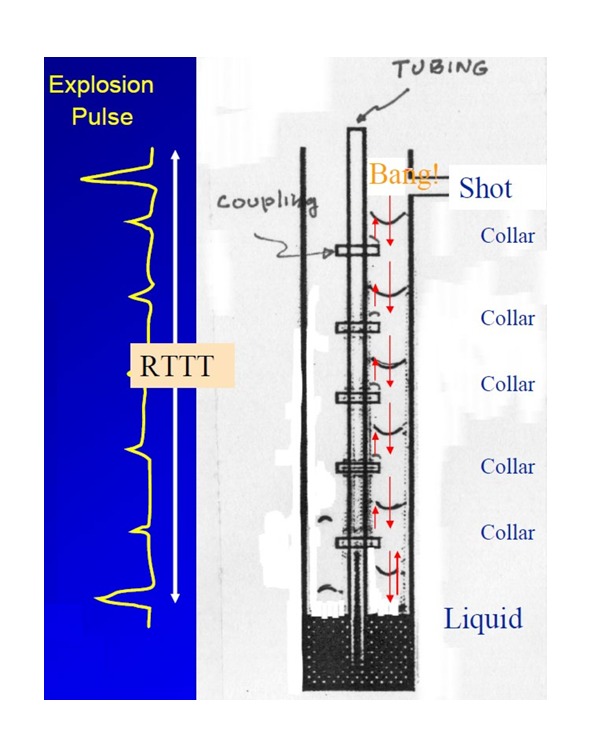

1. Mide el tiempo que tarda el pulso acústico en viajar a través del gas desde la superficie hasta el nivel del líquido y se
   refleja de nuevo a la superficie (Round trip travel time RTTT).

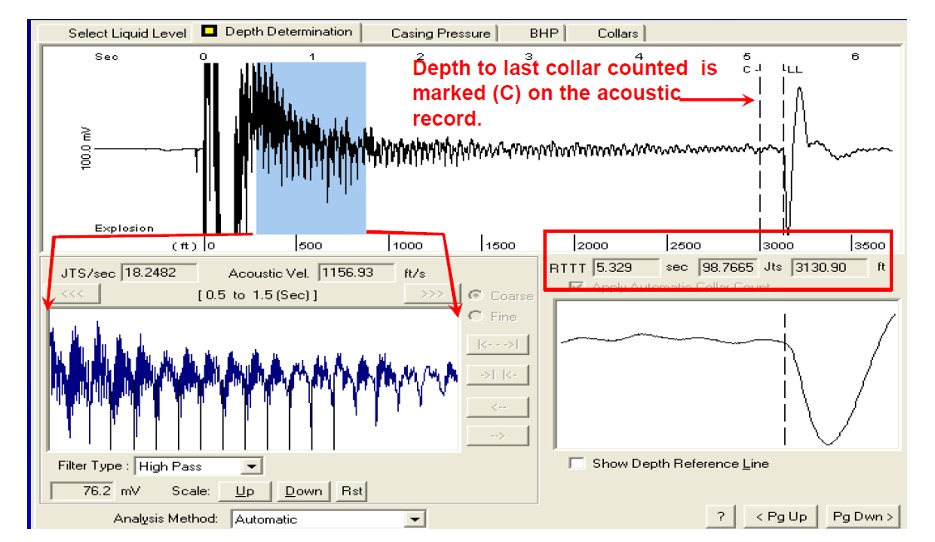

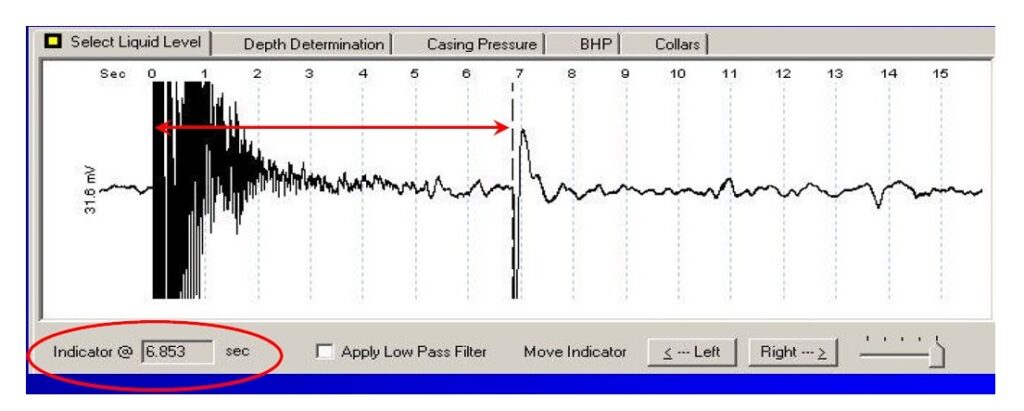

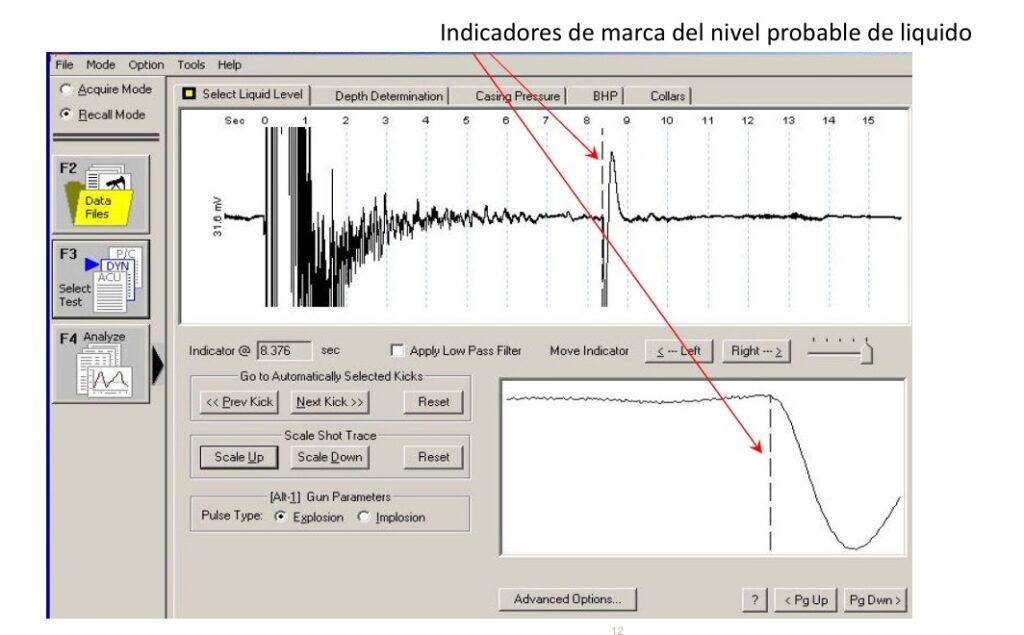

2. El eco del nivel de líquido más probable es señalado automáticamente por el software a partir de señales acústica reflejadas procesadas digitalmente, filtradas, y se muestra versus el tiempo.

---

---

En pozos normales la presión de restauración del casing, su pendiente debe ser positiva, de lo contrario no calculará la presión de gas por el anular, en caso de haber interferencia por gas, no se puede inferir el gas del anular. Debe asegurarse que no haya fugas por válvulas, transductor y/o pistola de la prueba.

En la pestaña BHP, podemos ver la sumergencia liquida, sumergencia total, líquida más gaseosa, presión del instake, flujo de gas y porcentaje de líquido, presión en el fondo del pozo

---

Objetivo de la medición

• Determinar la profundidad del fluido en el pozo mediante ondas acústicas.
• Evaluar el comportamiento dinámico del sistema de bombeo y la eficiencia de carga.

Autor: Ing. Adrián Villar Pabón, Nacionalidad Colombiana.
